SPEZIFIKATION

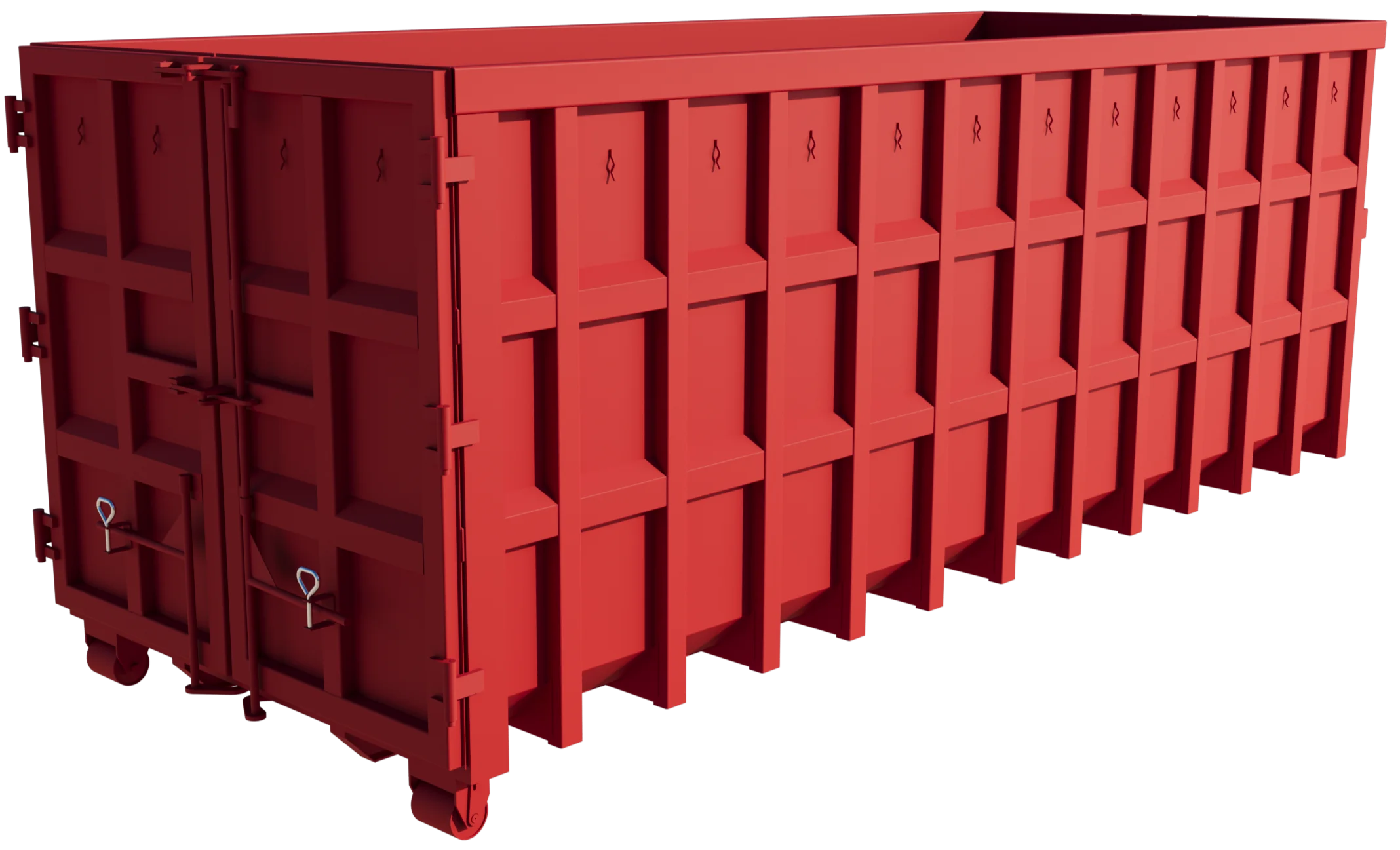

Hakenliftcontainer sind Wechselbehälter für Fahrzeuge mit einem Hakenliftaufbau, der mit der Norm 30722-1 / 30722-2 NF R 17-108 Klasse – 2 kompatibel ist. Je nach Ausführung werden die Container in vielen Bereichen der Industrie eingesetzt.
Die meisten Container werden in Größen angeboten, die den Transportvorschriften entsprechen.
Je nach Verwendungszweck kann der Container mit einer Flügeltür oder einer Klappe hergestellt werden und zusätzlich ein Deckel ausgerüstet sein.
Die Farbgebung des Produkts bleibt dem Kunden überlassen, wobei Alkyd-, Polyurethan- und Epoxidlacke für die Qualität verantwortlich sind und die Oberfläche entsprechend vorbereitet wird.
SEITENWAND
STIRNWAND
TYP FR DIAGONAL – NIEDRIGER
TYP FR DIAGONAL – HOHER
TYP FR AUFRECHT – NIEDRIGER
TYP FR AUFRECHT – HOHER
TYP DE NIEDRIGER
TYP DE HOHER

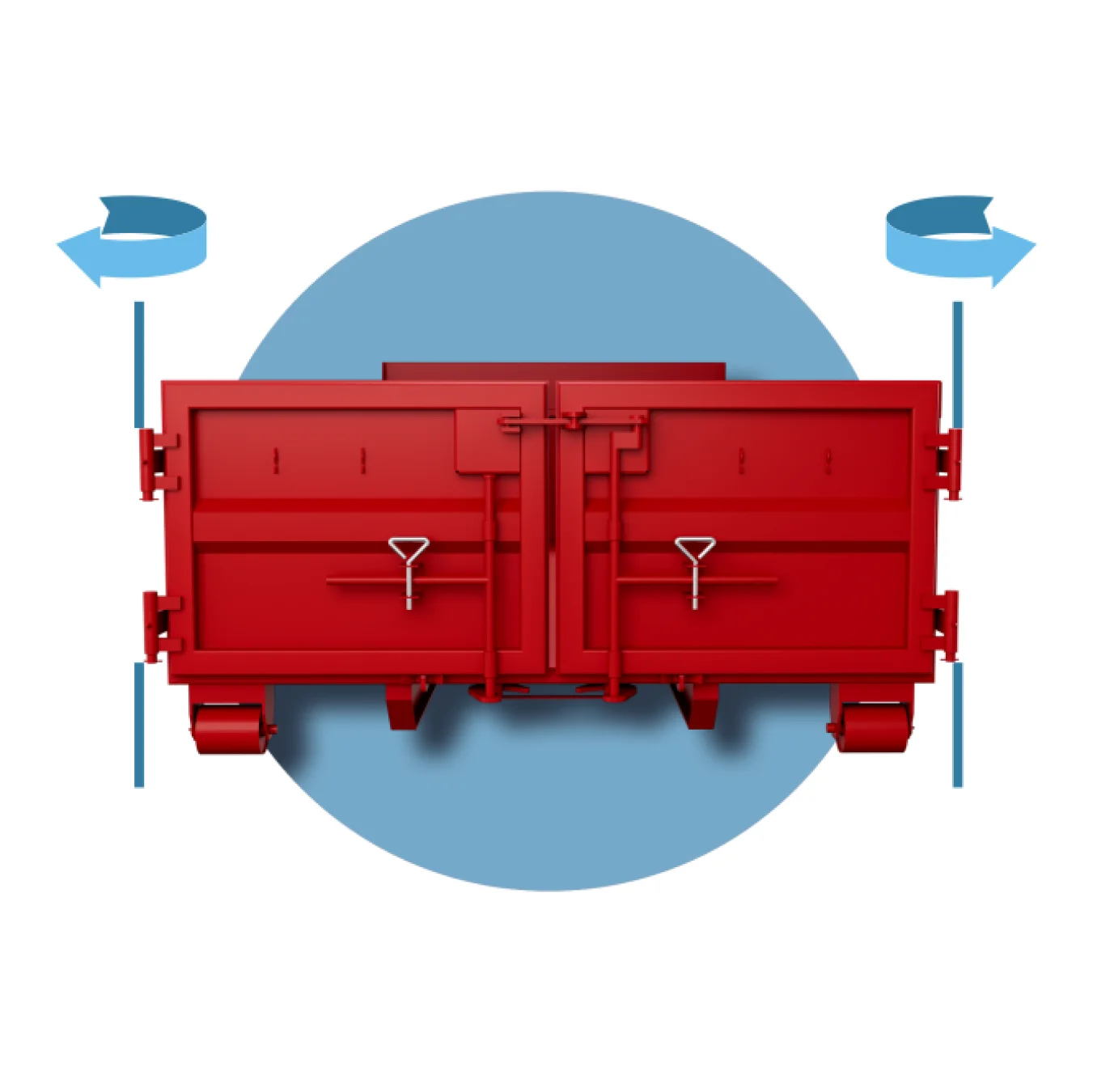

TÜR

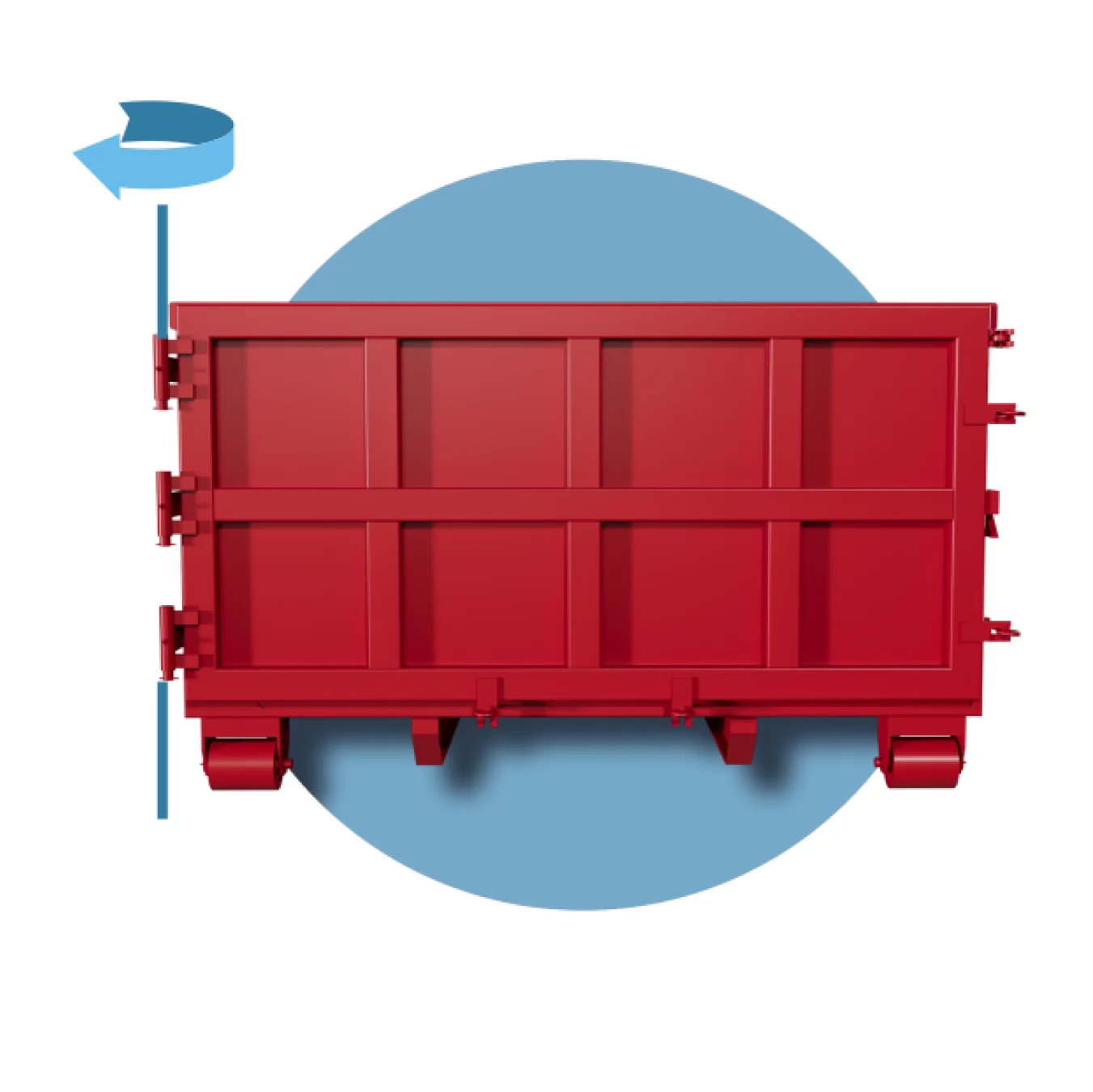

SEITENKLAPPE

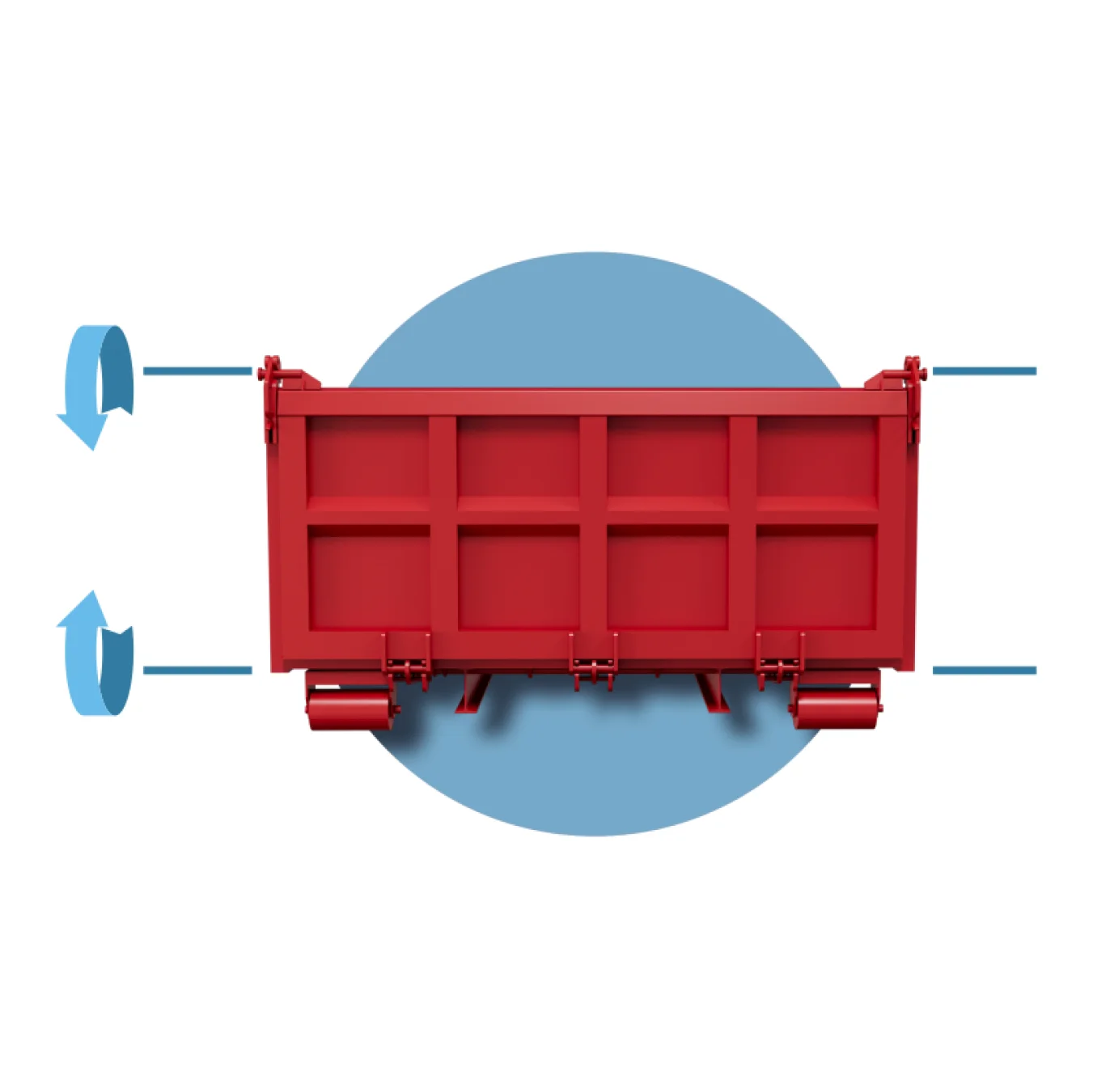

PENDELKLAPPE
KOMBIKLAPPE
HYDRAULISCHE
STANDARD
MERKMALE
Gemeinsame Merkmale für DIN30722-1:
- Verwendung für Fahrzeuge mit einem zulässigen Gesamtgewicht bis 26.000 kg
- maximales Gesamtgewicht des Containers 15.000 kg
- Hakenhöhe = 1570 mm
- Haken aus Stahl S355 mit einem Durchmesser von 50 mm
- Längsträger (Rahmen des Containers) INP 180 mm
- Rollen Fi 159 mit einer Breite je nach Containertyp 180-300 mm
- Innenlänge im Bereich 4000-7500 mm, Innenbreite 2000-2400 mm, Innenhöhe 500-2600 mm
Gemeinsame Merkmale für DIN30722-2 :
- Verwendung für Fahrzeuge mit einem zulässigen Gesamtgewicht bis 32.000 kg
- maximales Gesamtgewicht des Containers 21.000
- Hakenhöhe = 1570 mm
- Haken aus Stahl S355 mit einem Durchmesser von 60 mm
- Längsträger (Rahmen des Containers) INP 220 mm
- Rolle Fi 159 mit einer Breite je nach Containertyp 180-300 mm
- Innenlänge im Bereich 4000-7500 mm, Innenbreite 2000-2400 mm, Innenhöhe 500-2600 mm
| Lichte Behälterlänge | Gesamtlänge | Behälter- verriegelung |
Gesamthöhe |
|---|---|---|---|
| 4000 | 4400 | 2640 | ist vom Lieferanten anzugeben |
| 4250 | 4650 | 2765 | |
| 4500 | 4900 | 2890 | |
| 4750 | 5150 | 3015 | |
| 5000 | 5400 | 3140 | |
| 5250 | 5650 | 3265 | |
| 5500 | 5900 | 3390 | |
| 5750 | 6150 | 3515 | |
| 6000 | 6400 | 3640 | |
| 6250 | 6650 | 3765 | |
| 6500 | 6900 | 3890* | |
| 6750 | 7100 | 4015* | |
| 7000 | 7400 | 4140* | |
| * Davon abweichendes Maß ist bei Bestellung besonders zu vereibaren. Bei vorhandenen Behältern, welche ggf. vor Veröffentlichung dieser Norm hergestellt wurden, können andere Maße vorhanden sein. | |||
Gemeinsame Merkmale für NF R 17-108 Klasse – 2:
- Verwendung für Fahrzeuge mit einem zulässigen Gesamtgewicht von mehr als 7.500 kg
- Hakenhöhe = 1425 mm
- Haken aus Stahl S355 mit Durchmesser 50 oder 60 mm
- Längsträger (Rahmen des Containers) INP 180 oder 220 mm
- Rolle Fi 159 mit Breite je nach Containertyp 200 mm
- Innenlänge im Bereich 4000-7500 mm, Innenbreite 2000-2400 mm, Innenhöhe 500-2600
